NX,NX Z系列組合軸承
向心滾針軸承與密封式推力球軸承的組合,帶固定罩殼,用于中等軸向負荷(用于脂潤滑)

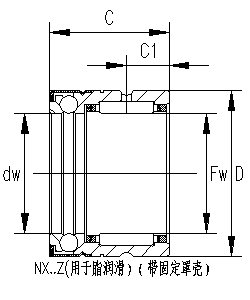

NX,NX... Z組合軸承
此組合式軸承可以承受徑向載荷及由密裝珠承受中等單向軸向載荷。這種節省空間的軸向可允許軸與軸之間距離非常小,中心距的最小尺寸就是軸承外徑的尺寸。軸承可以由外圈上的外止動環、軸承座孔臺肩或軸承座孔上的內止動環支承以承受軸向載荷,如果兩套軸承彼此相向安裝,可以承受交變式的軸向載荷。
組合軸承是我司具有特色的一款產品，具有精度高，使用壽合長等特點．目前我司生產的組合軸承已于國內多個主機廠家配套并遠銷國外． 組合式滾針軸承是由一個向心滾針軸承和一個推力 軸承 相結合 ,因此能夠承受徑向和軸向負荷。 組合式滾針軸承在很小的徑向空間里對固定端 軸承 配置進行定位。...而其它類型的固定端 軸承 占空間太大的場合,這些 軸承 特別有用 ．

| 軸徑Shaft Diameter |
軸承型號
Bearing Designation |
重量Mass 近似 Approx |
外形尺寸
Borndary Dimensions |
基本額定負荷
Basic Load Rating |
極限轉速
Limiting Speed |

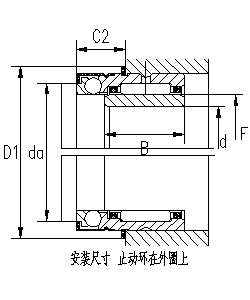

安裝尺寸
Mounting Dimension |
油潤滑
for Oil Lublication |
脂潤滑
for G rease Lublication |

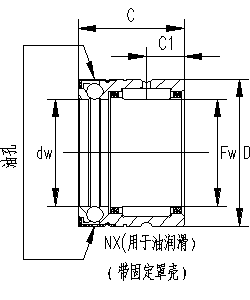

Fw |
D |
C |
C 1 |
dw |
徑向 Radial |
軸向 Axial |
油潤滑
Oil |
C 2 |
D 1 |
d a |
| 動Dyn. Cr |
靜Stat. Cor |
動Dyn. Ca |
靜Stat. Coa |
| mm |
g |
mm |
N |
rpm |
mm |
| 7 |
NX 7 TN |
NX 7 Z TN |
14 |
7 |
14 |
18 |
4.7 |
7 |
2400 |
2350 |
3050 |
3800 |
15000 |
10 |
16.5 |
9.6 |
| 10 |
NX 10 |
NX 10 Z |
25 |
10 |
19 |
18 |
4.7 |
10 |
3850 |
3350 |
4350 |
5860 |
11000 |
10 |
21.9 |
14.6 |
| 12 |
NX 12 |
NX 12 Z |
28 |
12 |
21 |
18 |
4.7 |
12 |
4250 |
3900 |
4500 |
6800 |
9500 |
10 |
23.7 |
16.6 |
| 15 |
NX 15 |
NX 15 Z |
48 |
15 |
24 |
28 |
8 |
15 |
9670 |
9850 |
5650 |
9350 |
8000 |
12.2 |
26.5 |
19 |
| 17 |
NX 17 |
NX 17 Z |
53 |
17 |
26 |
28 |
8 |
17 |
9860 |
13800 |
5900 |
10500 |
7500 |
12.2 |
28.5 |
21 |
| 20 |
NX 20 |
NX 20 Z |
68 |
20 |
30 |
28 |
8 |
20 |
9980 |
14800 |
6800 |
11900 |
6500 |
12.2 |
33.6 |
25 |
| 25 |
NX 25 |
NX 25 Z |
115 |
25 |
37 |
30 |
8 |
25 |
12900 |
20800 |
10900 |
20500 |
4900 |
14.2 |
40.4 |
31.6 |
| 30 |
NX 30 |
NX 30 Z |
130 |
30 |
42 |
30 |
10 |
30 |
19600 |
32500 |
11500 |
22400 |
4300 |
14.2 |
45.1 |
36.5 |
| 35 |
NX 35 |
NX 35 Z |
160 |
35 |
47 |
30 |
10 |
35 |
20500 |
39600 |
11900 |
28500 |
3700 |
14.2 |
50.1 |
40.5 |
TN=塑料保持架，允許工作溫度：120°C連續；180°C短期。
1）最小的軸向負荷，F(xiàn)a=Cr(軸向）的1％到2%。
2）脂潤滑極限轉速為表列數值的60％。
3）內圈和止動環必須分別訂購。
The axial cages are made of plastic,permissible operating temperature:120°C(continuous operation).
1)Minimum axial load Fa=1%to2% of the axial dynamic load rating C.
2)Limiting speed oil lubrication.For grease lubrication,60% of the values given in the table is permissible.
3)lnner rings and snag ring grooves must be orderd sepately.
|
